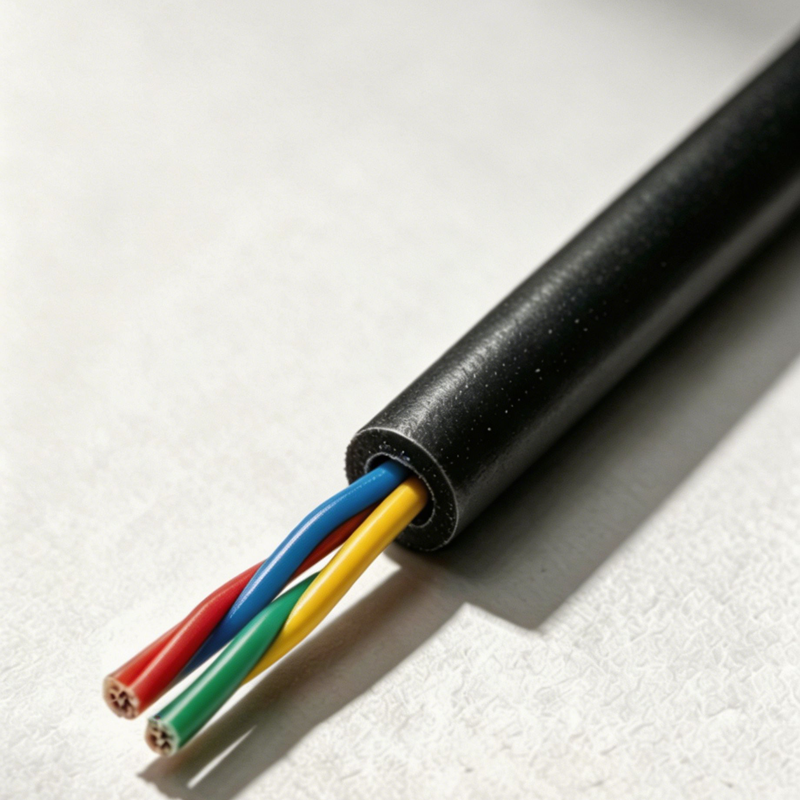

Li2X2X辐照交联对绞柔性数据电缆 标准产品资料
一、产品简介
二、产品应用范围
高温工业自动化领域：高温车间PLC控制系统、伺服驱动器、高温型传感器、编码器信号连接线，工业机器人高温区域弱电布线，连续运转自动化生产线数据传输接线；
精密高温设备领域：高温检测仪器、工业温控设备、精密测控终端、电子检测设备内部及设备间低频数据互联布线；
工况复杂控制场景：需要长期动态弯折、往复移动的设备线束，狭小密闭高温腔体布线，存在轻微机油、粉尘、高低温交变的工业控制回路；
通用智能控制领域：楼宇自控、工业安防、智能电控系统弱电信号传输，适配常规及高温特殊工况的稳定信号传输需求，替代普通PVC/PE低温线缆。
三、产品标准结构说明
导体：VDE 0295 Class 5超细多股镀锡无氧铜丝绞合软导体，导电性优异、耐氧化、电阻均匀，柔性极强，可承受百万次往复弯折，杜绝断裂失效，适配动态布线工况；
绝缘层（标准XLPE辐照交联）：纯正辐照交联聚乙烯绝缘，经高能电子束辐照交联定型，介电常数低、绝缘强度高、热稳定性**，125℃高温下不软化、不变形、绝缘性能无衰减；线芯严格遵循DIN 47100国际配色标准，标识统一，便于标准化施工与检修；
对绞结构：4根绝缘线芯分为2组独立双线对，采用工业标准均匀节距对绞工艺，精准抵消线间电磁串扰，大幅降低信号传输衰减，适配差分信号高精度传输；
填充层（标准化选配）：大平方规格标配环保阻燃填充料，补足线缆间隙，保证线缆整体圆整度，提升抗压、抗拉伸、抗扭曲机械性能，小平方规格无填充、结构紧凑；
外护套（标准辐照交联）：辐照交联聚烯烃专用护套，与绝缘层同步辐照交联工艺，材质性能匹配，具备标准125℃耐高温、耐低温、耐机油、耐老化、耐磨抗刮特性，机械强度高，长期动态使用不开裂、不变形，适配严苛工业工况。
四、标准物理及电气性能
4.1 物理机械性能（行业标准定值）
额定长期工作温度：-20℃～+125℃（静态、动态敷设通用，辐照交联材质标准耐温等级）；
短期耐受温度：短时可耐受135℃高温，高低温交变环境下无开裂、软化、形变问题；
最小弯曲半径：固定敷设≥6倍线缆外径，动态频繁弯折敷设≥8倍线缆外径，高柔性适配狭小空间与往复运动布线；
环境耐受性能：耐工业轻度机油、耐酸碱腐蚀、耐紫外线老化，低温-20℃不脆裂，高温125℃持续工作不失效；
机械特性：交联结构抗疲劳、抗拉伸、抗挤压，弯折寿命远超普通PVC、PE线缆，适配长期动态工况。
4.2 电气性能（VDE标准实测参数）
额定工作电压：250V（弱电信号专用，标准安全电压，禁止强电工况使用）；
工频耐压性能：线芯间、线芯对地1500V/50Hz，持续1min无击穿、无爬电、无漏电；
绝缘电阻：20℃常温下≥1000MΩ·km，125℃高温工况下仍保持高绝缘性能，电气稳定性优异；
线对工作电容：≤55nF/km，标准低电容设计，有效降低信号传输延迟与衰减，保障差分信号传输精度；
传输性能：对称对绞结构+交联高绝缘材质，抗电磁干扰能力强，高低温全温域信号传输无失真、无偏移；
阻燃等级：符合IEC 60332-1单根垂直阻燃标准，自熄性良好，使用安全合规；热延伸性能达标，高温无异常伸长形变。
五、标准规格参数表
标准型号规格 | 导体结构(根/mm) Class5软导体 | 标准标称外径(mm) | 20℃**导体电阻(Ω/km) | 线对**工作电容(nF/km) | 参考重量(kg/km) | 标准适用场景 |
|---|---|---|---|---|---|---|
Li2X2X 2×2×0.14 | 7/0.16 | 4.0±0.2 | 132.0 | 55 | 26 | 高温精密仪器、微型高温传感器、小型电控设备信号布线 |
Li2X2X 2×2×0.20 | 12/0.15 | 4.3±0.2 | 92.0 | 55 | 30 | 高温智能终端、小型工控模块、检测设备低频信号传输 |
Li2X2X 2×2×0.25 | 16/0.15 | 4.6±0.2 | 75.0 | 53 | 34 | 高温工况PLC、编码器、常规工业传感器标准连接线 |
Li2X2X 2×2×0.34 | 20/0.16 | 5.0±0.2 | 53.0 | 53 | 40 | 高温自动化生产线、工控设备、流水线信号传输布线 |
Li2X2X 2×2×0.50 | 28/0.16 | 5.8±0.2 | 37.0 | 52 | 50 | 高温车间中长距离工控设备互联、高精度信号传输布线 |
Li2X2X 2×2×0.75 | 42/0.16 | 6.5±0.2 | 24.5 | 52 | 62 | 高温工业机器人、大功率高温工控设备、重载信号布线 |
Li2X2X 2×2×1.00 | 56/0.16 | 7.2±0.2 | 18.5 | 50 | 75 | 高温工况长距离设备联动、稳定差分信号传输主线 |
六、执行标准
产品执行标准：DIN VDE 0812 工业低频数据电缆规范
导体标准：DIN VDE 0295 Class 5 柔性软导体标准
线芯配色标准：DIN 47100 线缆色标规范
辐照交联工艺标准：IEC 60227、辐照交联线缆125℃耐温等级规范
阻燃安全标准：IEC 60332-1 单根线缆垂直阻燃标准
